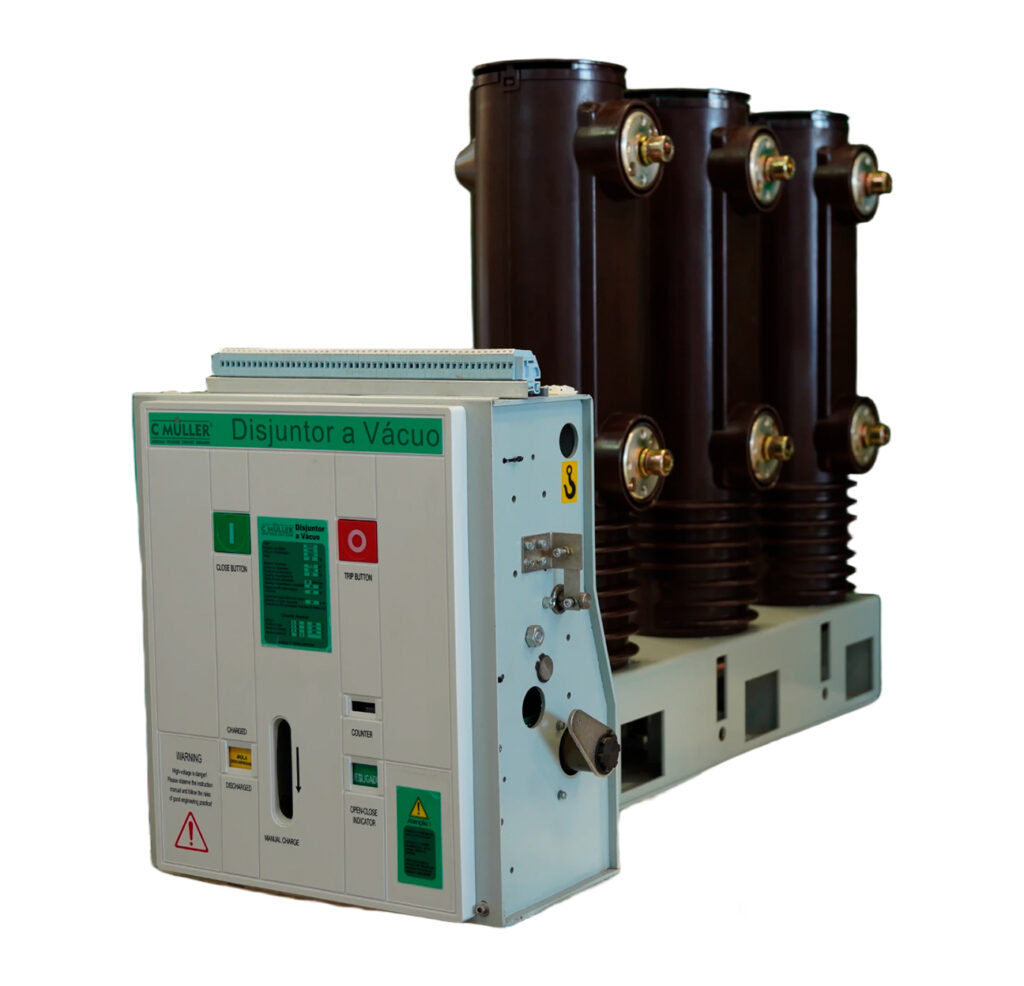

Disjuntor a Vácuo Comando Lateral
Conheça algumas das nossas soluções de Disjuntores que montados conforme a necessidade do seu projeto.
Descrição Técnica

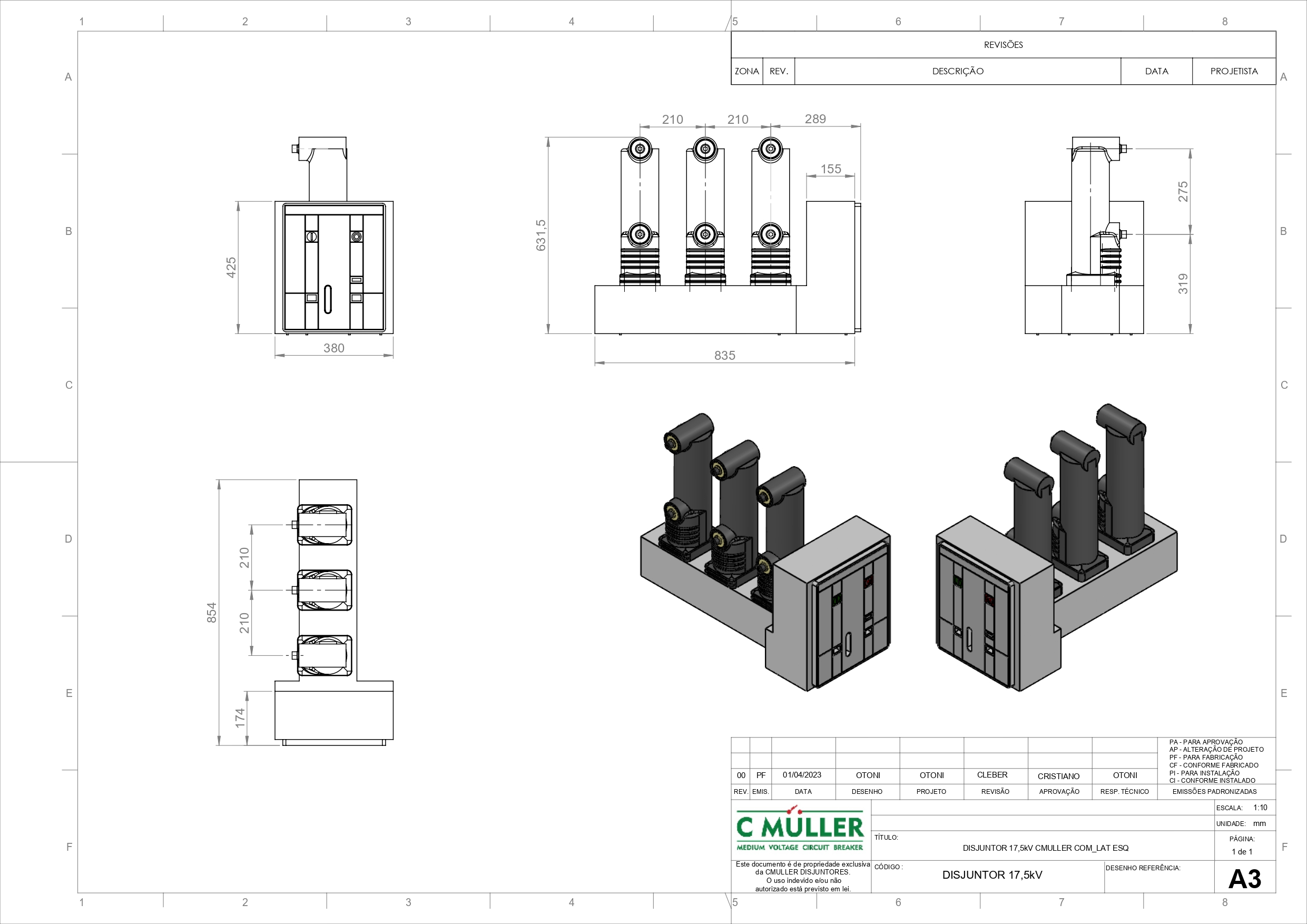

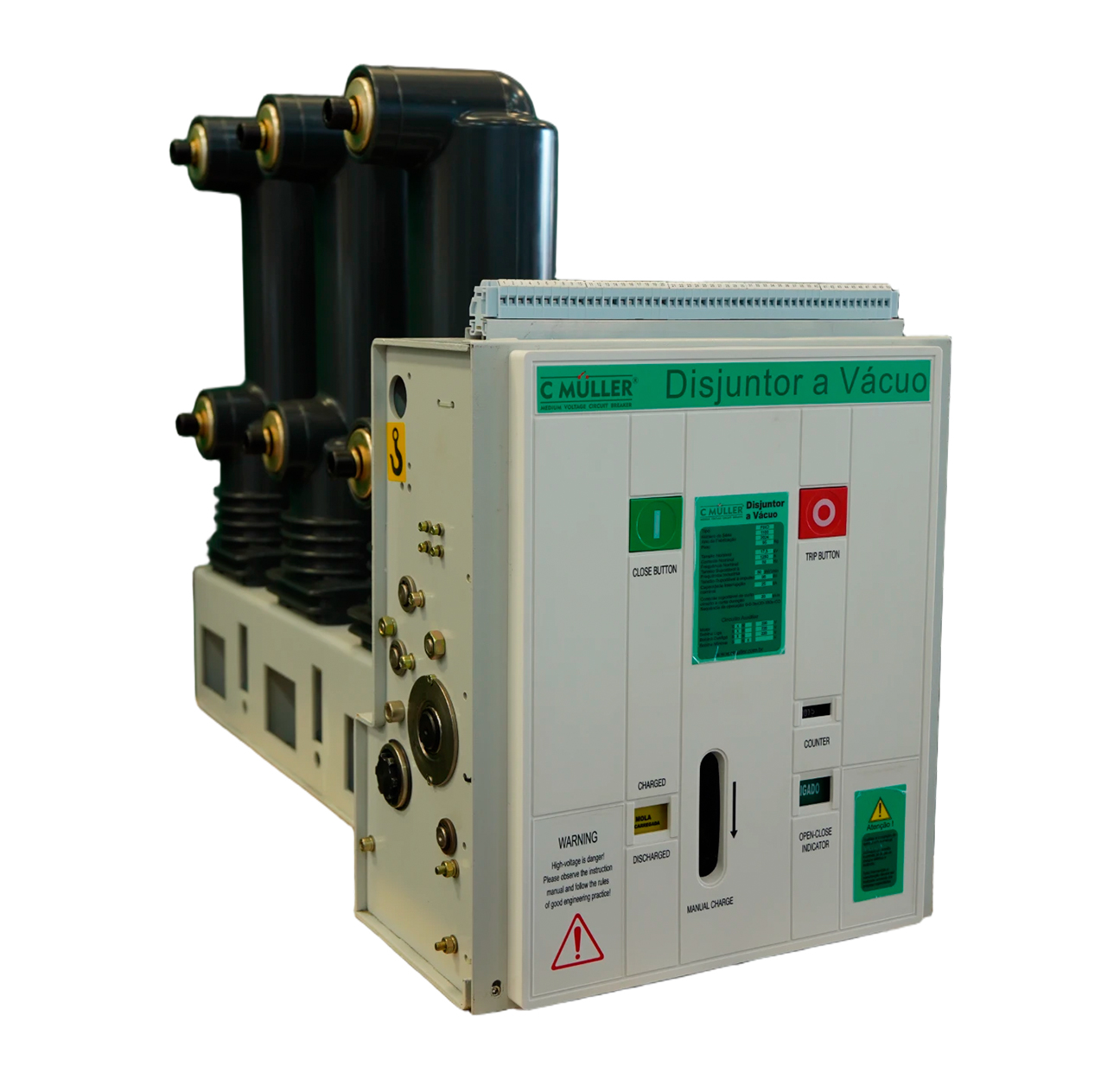

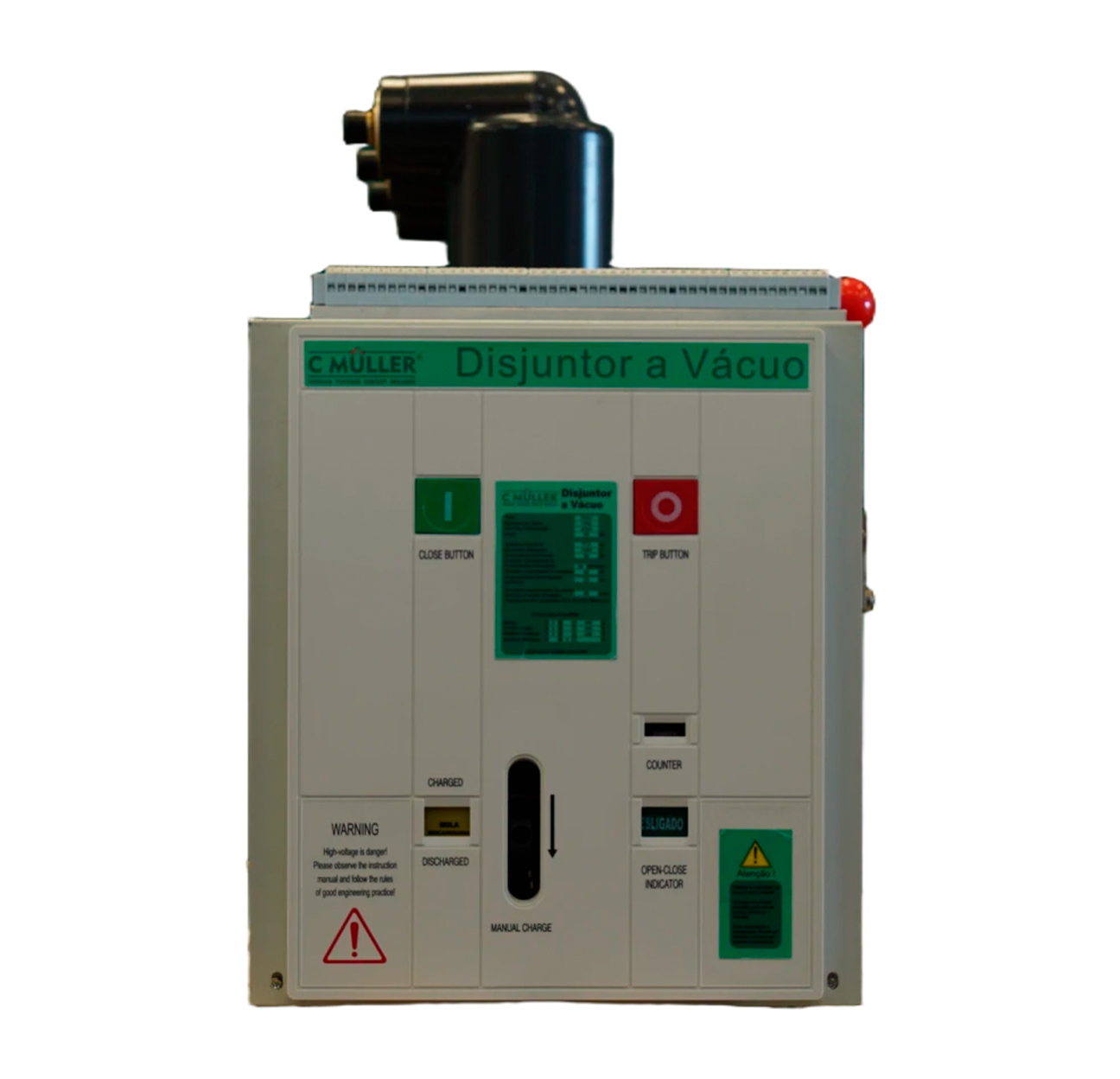

O Disjuntor a Vácuo CMüller de 17,5 kV, comando lateral, foi projetado para aplicações em média tensão com alta confiabilidade operacional.
Suporta tensão nominal de 17,5 kV, tensão suportável a impulso de 95 kV e tensão suportável à frequência industrial de 38 kV. Possui corrente nominal configurável em 630 A, 800 A ou 1250 A e corrente de curto-circuito nominal de 25 kA.
O equipamento suporta corrente de curta duração de 20 kA por 4s e corrente de pico de 50 kA.
O tempo de interrupção é de 50 ms e o disjuntor apresenta vida mecânica de 20.000 ciclos. O ciclo de operação é O-0,3s-CO-180s-CO, com sincronismo ≤2 ms.
Conta ainda com velocidade média de abertura entre 0,9 e 1,3 m/s, fechamento entre 0,4 e 0,8 m/s, tensão nominal do disparo 110/220 V e motor de acionamento de 220 V com potência de 75 W.
Descrição Comercial
Projetado para garantir segurança, robustez e confiabilidade, o Disjuntor a Vácuo Cmüller de 17,5 kV é a solução ideal para subestações, painéis elétricos e indústrias que demandam alta performance em média tensão. Com grande capacidade de interrupção, longa vida mecânica e operação rápida, ele reduz riscos, aumenta a disponibilidade da instalação e oferece manutenção mínima.
É a escolha perfeita para quem busca um equipamento resistente, preciso e pronto para operar em ambientes industriais exigentes.
Descrição Técnica

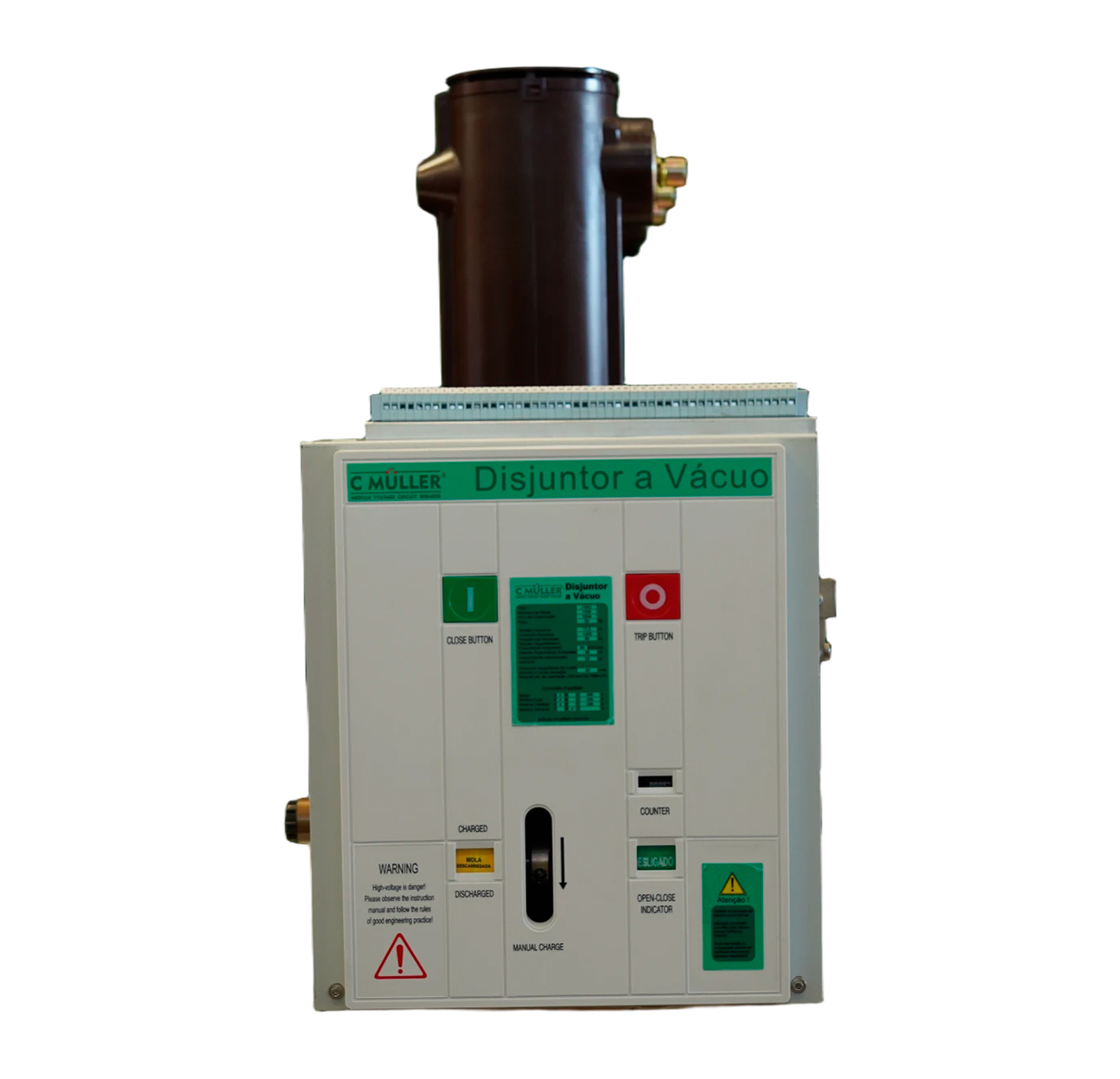

O Disjuntor a Vácuo Cmüller de 24 kV foi desenvolvido para aplicações de média tensão que exigem robustez e estabilidade elétrica.
Opera com tensão nominal de 24 kV, tensão suportável de impulso de 125 kV e tensão suportável à frequência industrial de 50 kV.
Disponibiliza correntes nominais de 630, 800 ou 1250 A e corrente de curto-circuito nominal de 25 kA, com suporte de curta duração de 20 kA por 4s.
A corrente de pico suportável é de 50 kA e o tempo de interrupção é de 50 ms.
Sua vida mecânica chega a 20.000 ciclos, o ciclo de operação segue o padrão O-0,3s-CO-180s-CO, sincronismo ≤2 ms e velocidades de abertura/fechamento entre 0,9–1,3 m/s e 0,4–0,8 m/s, respectivamente. Acionamentos elétricos funcionam em 110/220 V, com motor de 220 V e 75 W.
Descrição Comercial
O modelo 24 kV da Cmüller oferece o equilíbrio perfeito entre desempenho, durabilidade e custo-benefício. Desenvolvido para redes de média tensão mais exigentes, garante interrupções rápidas, elevada capacidade de suporte a curtos-circuitos e excelente confiabilidade operacional.
É um disjuntor versátil, indicado para concessionárias, indústrias, centros de distribuição e sistemas de proteção que necessitam de estabilidade e segurança contínua. Uma escolha sólida para quem busca um equipamento pronto para operar de forma eficiente por muitos anos.

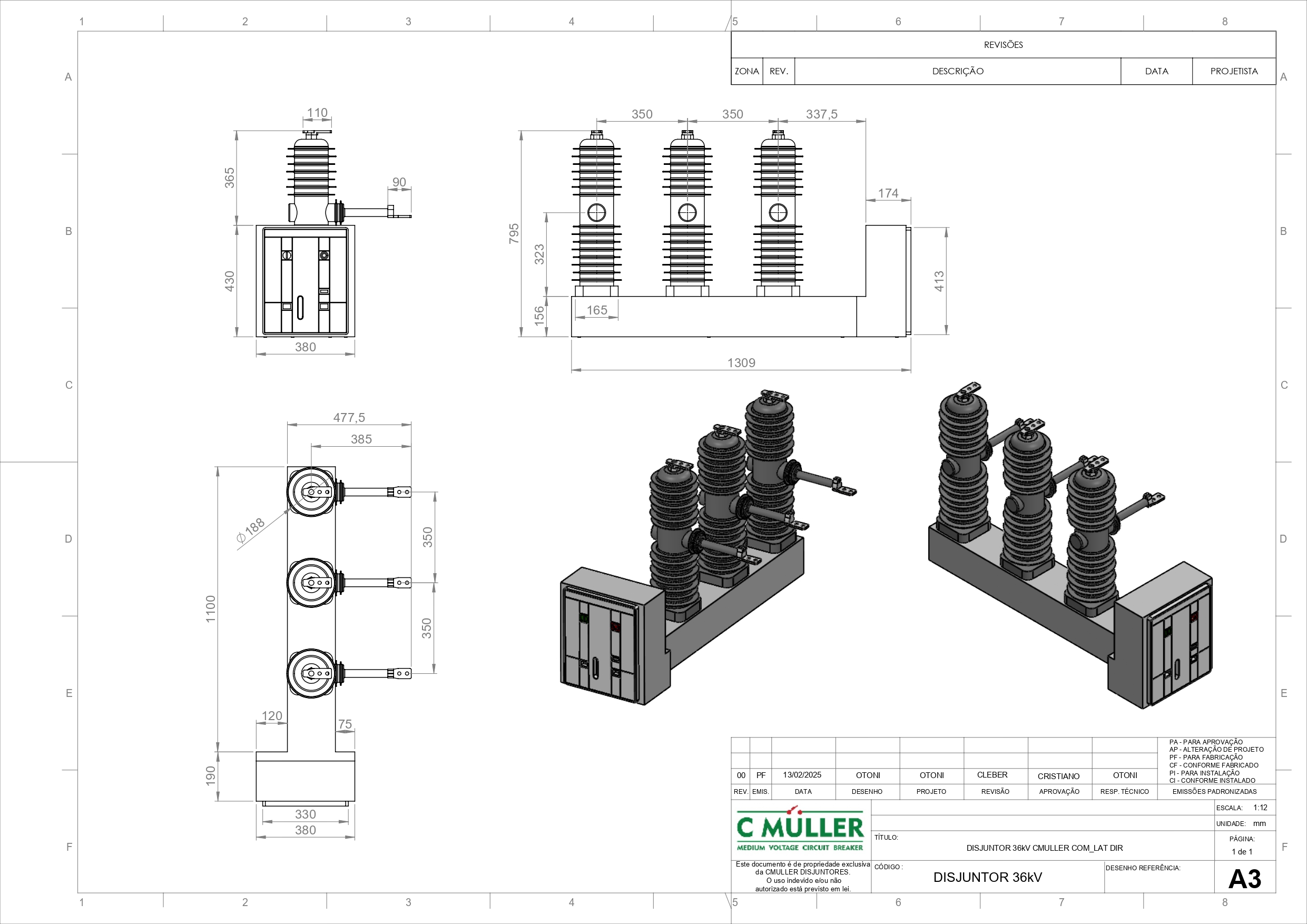

Descrição Técnica

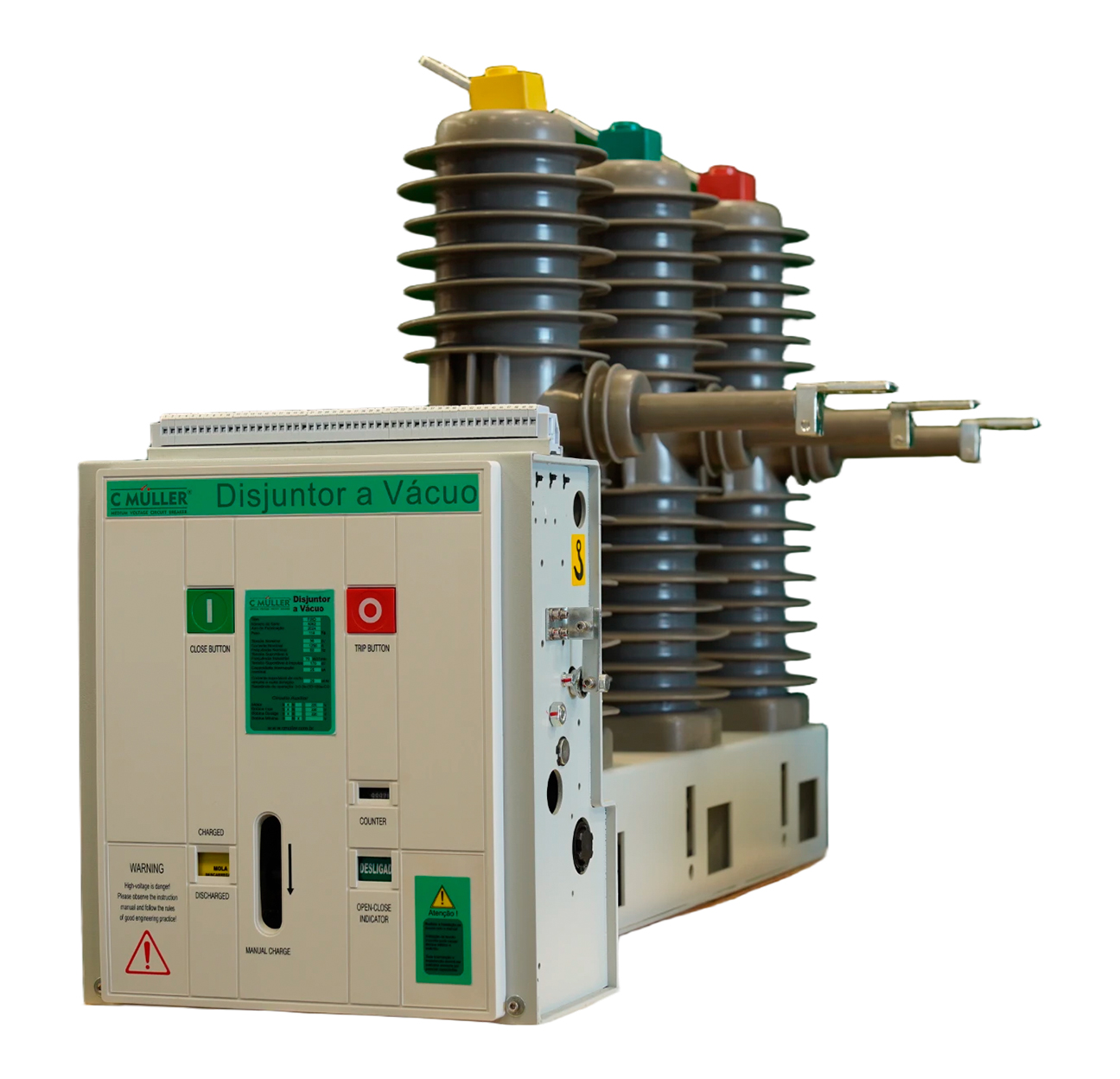

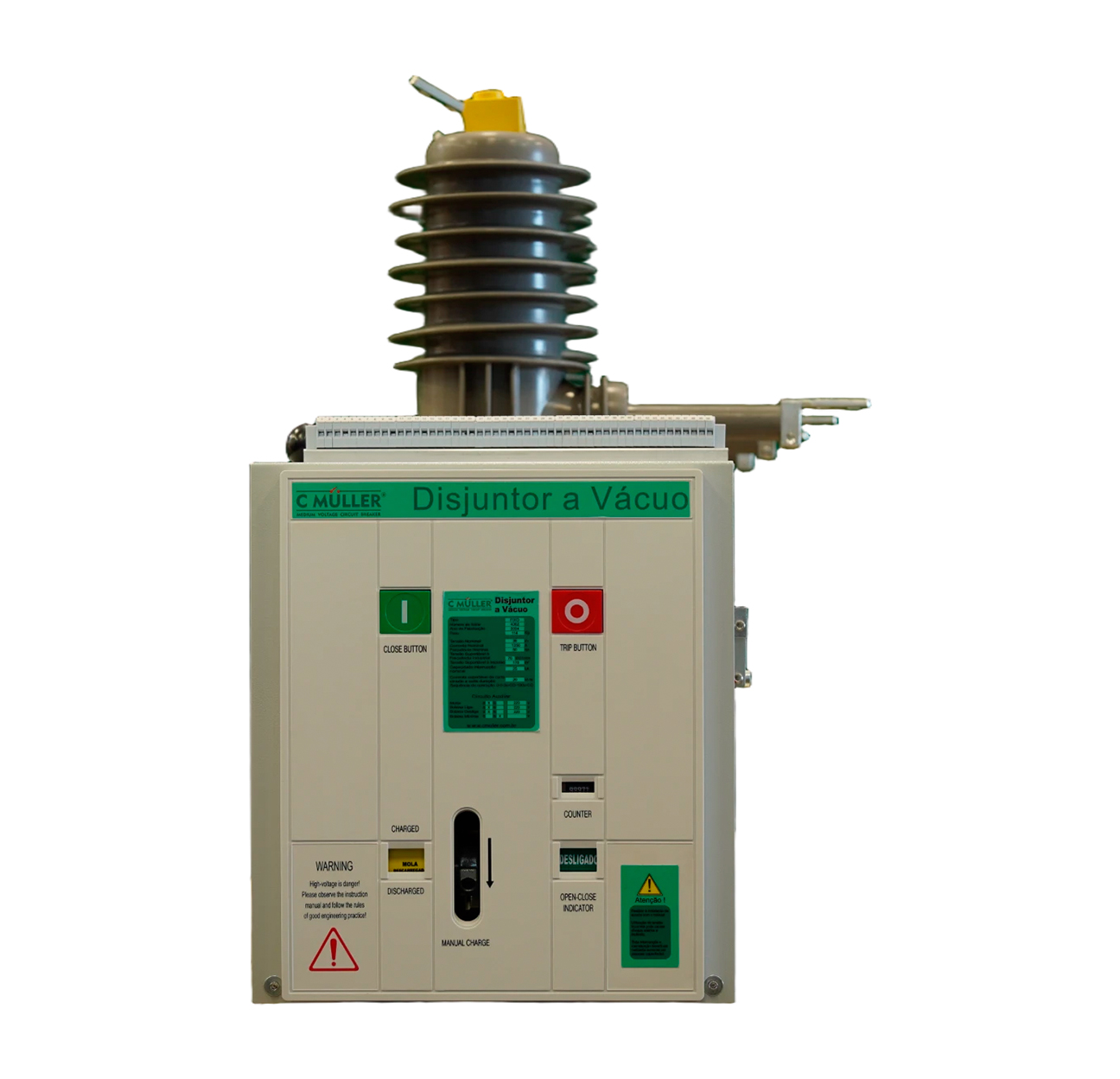

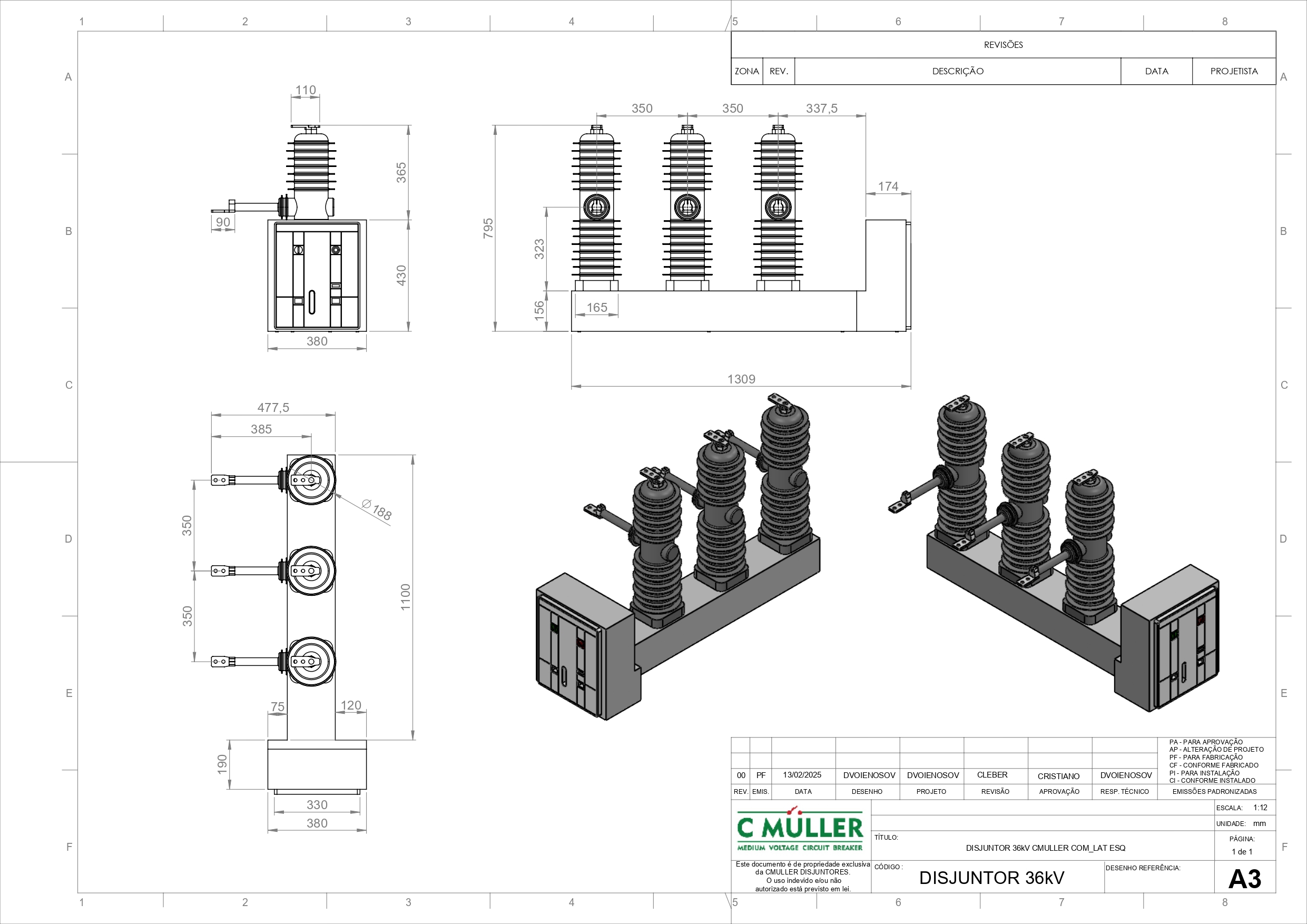

O Disjuntor a Vácuo Cmüller de 36 kV é projetado para aplicações de média tensão de alta capacidade, suportando tensão nominal de 36 kV, impulso de 170 kV e tensão à frequência industrial de 70 kV.
Sua corrente de curto-circuito nominal é de 20 kA, com suporte de curto prazo de 20 kA por 4s e corrente de pico de até 63 kA. A corrente nominal também pode ser configurada em 630, 800 ou 1250 A.
O tempo de interrupção é de 50 ms, vida mecânica de 20.000 ciclos e sincronismo ≤2 ms. Mantém velocidades médias de abertura e fechamento semelhantes aos modelos de menor tensão e opera com tensões de disparo de 110/220 V, motor de 220 V e 75 W.
Descrição Comercial
O modelo 36 kV é a solução da Cmüller para instalações que exigem o máximo desempenho em média tensão. Com maior capacidade de isolamento, alta suportabilidade a impulsos e estrutura reforçada, é ideal para ambientes industriais pesados, subestações e aplicações críticas.
Oferece confiabilidade excepcional, reduz falhas, otimiza manutenção e assegura continuidade operacional mesmo em sistemas de alta demanda. Um disjuntor robusto, preciso e pronto para desafios extremos.

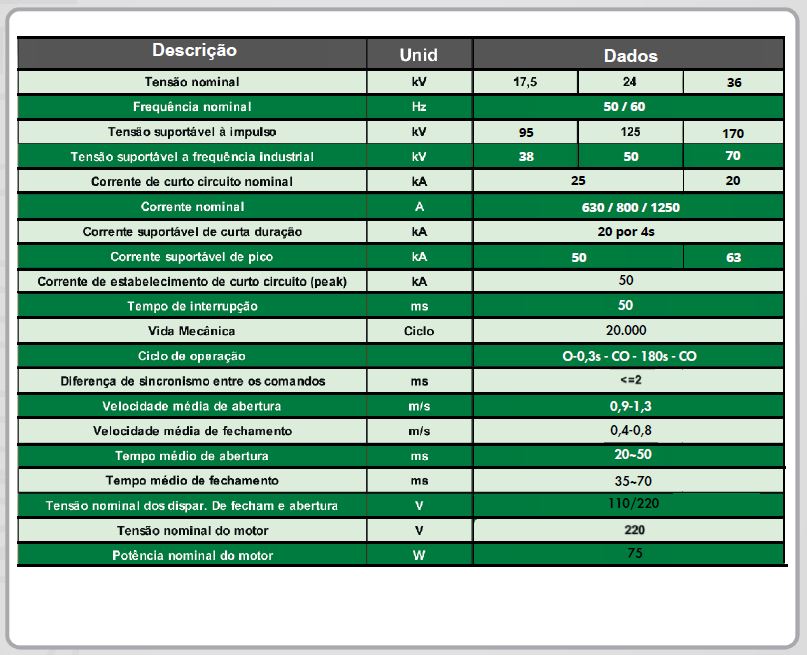

Ficha Técnica
